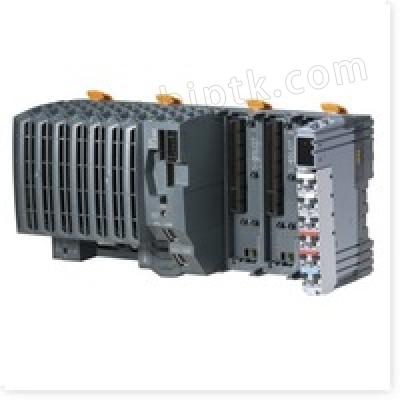

贝加莱 X20CP3485 标准型CPU

加入对比

  • 市场价：请咨询
  • 本站价：
  • 品 牌：贝加莱
  • 订货码：DS2616
  • 已售出：0 件
送货至：

由 普泰克 配送并提供售后服务

数量：件 (库存：充足)

同类其他品牌

SIEMENS/西门子 MITSUBISHI/三菱 OMRON/欧姆龙 PANASONIC/松下 REO/雷欧 LONGER/兰格 Bosch Rexroth/博士力士乐 DANFOSS/丹弗斯 贝加莱

同类排行榜

同价位 同品牌 同类别

商品描述

  • 品牌：贝加莱


技术参数 - X20CP3485
AND O.online = 1 AND T.revision=00
概述 X20CP3485
接口 1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link
系统模块 CPU
简介  X20CP3485
冷却方式 无风扇
功率消耗 (无存储卡,接口模块或 USB) 10.5 W
B&R ID 代码 0x2165
状态显示 CPU 功能,温度过载, Ethernet, POWERLINK, CompactFlash, 电池
诊断
电池 是, 带LED和软件状态显示
CPU 功能 是, 带LED显示
CompactFlash 是, 带LED显示
Ethernet 是, 带LED显示
POWERLINK 是, 带LED显示
温度过载  是, 带LED显示
风扇诊断  -
ACOPOS 能力 是
虚拟元器件能力 是
X2X Link 和I/O 电源内部功率消耗 1)
总线 1.42 W
内部l I/O 0.6 W
Additional power dissipation caused by the actuators (resistive) [W] -
电隔离
IF1 - IF2 是
IF1 - IF3 是
IF1 - IF4 是
IF1 - IF5 否
IF1 - IF6 是
IF2 - IF4 是
IF2 - IF5 是
IF3 - IF4 是
IF3 - IF5 是
IF4 - IF5 否
IF4 - IF6 是
IF5 - IF6 是
PLC - IF1 否
PLC - IF2 是
PLC - IF3 是
PLC - IF4 否
PLC - IF5 否
PLC - IF6 是
证书类型
CE 是
c-UL-us 是
GOST-R 是
CPU 和 X2X Link 电源 X20CP3485
输入电压 24 VDC -15% / +20%
输入电流  Max. 2.2 A
保险丝 集成，不可更换
反极性保护 是
X2X Link 电源输出 X20CP3485
额外输出功率 7.0 W
并行工作模式 是 2)
电源冗余  是
I/O 输入电源 X20CP3485
输入电压 24 VDC （-15% / +20% ）
保险丝 推荐预熔型保险丝 10 A
I/O 输出电源 X20CP3485
额定输出电压  24 VDC
允许触点负载 10.0 A
总电源  X20CP3485
状态显示 过载，工作状态，模块状态，RS232 数据传输
诊断
RS232 数据传输 是，带LED状态
模块运行/错误 是,  带LED和软件状态
过载 是,  带LED和软件状态
电隔离
I/O 反馈 - I/O 电源 否
CPU/X2X Link 反馈 - CPU/X2X Link 电源 是
控制器 X20CP3485
CF接口 1
实时时钟 非易失性，分辨率1秒
FPU 是
处理器
类型 Celeron 400
L2高速缓存 256 kB
L1高速缓存用于数据和程序码 2x 16 kB
集成 I/O 处理器 后台处理I/O数据
模块接口插槽 3
保持变量 max. 256 kByte
快速任务等级循环周期 400 μs
典型指令周期 0.015 μs
数据缓冲
电池监控 是
锂电池 至少3年
标准内存
RAM 32 MB SDRAM
User RAM 1 MB SRAM
接口 X20CP3485
接口 IF1
类型  RS232
接头 12-芯端子排TB12
传输率 最大115.2 kbit/s
接口 IF2
类型 Ethernet
接头 屏蔽式RJ45插座
电缆长度 两站间的最大距离100m
传输率 10/100 Mbit/s
接口 IF3
现场总线 POWERLINK V1/V2
类型 100 Base-T (ANSI/IEEE 802.3)
接头 屏蔽RJ45插座
电缆长度 两站间的最大距离100m
传输率 100 Mbit/s
接口 IF4
类型 USB 1.1
数量 1
接头 Type A
接口 IF5
类型  USB 1.1
数量 1
接头 Type A
接口 IF6
类型 X2X Link master
数量 1
工作条件 X20CP3485
安装方向
水平  是
垂直 是
安装高度
0 -2000 m 温度无衰减
>2000 m 每升高100m， 环境温度下降0.5℃
保护类型 IP20
环境条件 X20CP3485
温度
工作温度
水平安装  0℃ - +55℃
垂直安装 0℃ - +55℃
贮存  -25℃ - +70℃
运输 -25℃ - +70℃
相对湿度
工作 5 - 95%， 温度无递减
贮存  5 - 95%， 温度无递减
运输 5 - 95%， 温度无递减
机械特性  X20CP3485
备注 另购存储卡(CompactFlash)
交付时附备用电池，X20锁定板(右侧)，标准X20端子排(12-芯)，及接口模块插槽盖板
尺寸
宽 200 mm
高 99 mm
长 85 mm

1) 指定值为最大值。技术参数的确切计算表可以在贝加莱主页下载。
2) 在并行工作模式下，只能假定75%的有效额定功率。请确保并行工作模式的电源同时开启和关闭。
